Abbiamo selezionato i nostri fornitori nazionali e internazionali con presenza diretta sul territorio italiano, l'unica strada per garantirvi il miglior supporto possibile
TAG: Meccanica generale - Stampi

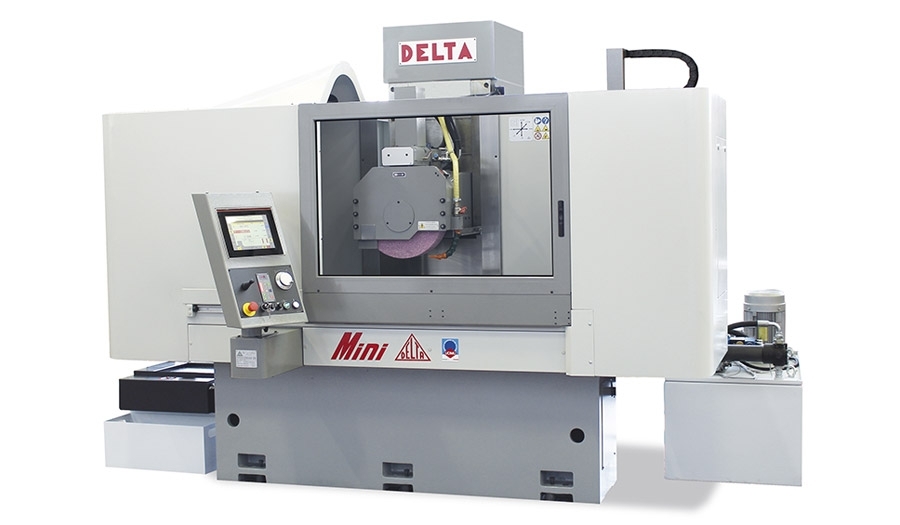

Mini 7 800 x 550 - Mini 12 1300 x 650 - Mini 15 1600 x 650 Montante Mobile con struttura in ghisa Meehanite stabilizzata: • massima rigidezza • grandi asportazioni • planarità assicurata Con il montante mobile “la testa non cade”: questa soluzione elimina in partenza i problemi di caduta della testa legati alla corsa trasversale e le relative azioni di compensazione. Sostentamento idrostatico su tutti gli assi-macchina con guide in presa integrale. Tutti gli assi-macchina presentano guide a sostentamento idrostatico in presa integrale, quindi: la tavola appoggia sempre sul basamento per tutta la corsa longitudinale; lo stesso criterio viene applicato al montante ed alla testa.
Questo comporta: • assenza di materiale antifrizione (turcite) • attrito zero ( sfruttamento ottimale della potenza installata) • usura zero ( geometria assicurata per lungo tempo) • assenza di andamento a scatti (stick-slip) - movimenti estremamente regolari La prova? E’ sufficiente la pressione di un dito che agisce sulla tavola per spostare carichi considerevoli. Mandrino Idrodinamico Mackensen. La linea mandrino presenta anteriormente un cuscinetto idrodinamico Mackensen e posteriormente una coppia di cuscinetti a sfere di precisione prevaricati; risultato: • usura zero quindi massima durata nel tempo • attrito zero (finiture superficiali accuratissime) • elevata precisione geometrica e di lavoro Tavola idraulica con doppi cilindri comandata da valvola proporzionale a controllo elettronico. Comandi facili. Previsti tre livelli di automazione (DIASTEP, CN PLUS e CNC) realizzati dallo sviluppo software DELTA , tutti caratterizzati dalla massima semplicità di utilizzo: • garantita piena operatività sulla macchina solo dopo ½ giornata di formazione • auto-diagnostica e messaggi d'allarme consentono lavorazioni a macchina non presidiata
TAG: Aerospace - Automotive - Calibri - Meccanica di precisione - Meccanica generale - Modellerie - Punzoni - Stampi
ESPRIT è un sistema ad alte prestazioni per la programmazione di qualsiasi Macchina Utensile a Controllo Numerico. Le funzionalità a largo spettro di ESPRIT includono la programmazione per: - fresatura da 2 a 5 assi continui - tornitura da 2 a 22 assi - elettoerosione a filo 2-5 assi - operazioni tornio-fresa su macchine multifunzione, incluso l’uso dell’asse B. Semplifica tutte le tue operazioni con un sistema semplice e flessibile come ESPRIT, scelto dai programmatori CNC per la sua vasta scelta di cicli di lavorazione, il suo completo controllo dell’utensile, e per la sua capacità di supportare pienamente un’intera officina. Lavora qualsiasi Geometria ESPRIT dispone di una interfaccia di acquisizione da CAD a CAM che importa direttamente modelli nativi di qualsiasi provenienza, senza perdite di dati e senza necessità da parte del programmatore di modificare o ricostruire la geometria. E’ possibile lavorare direttamente una qualunque combinazione di geometrie – solidi, superfici, wireframe o STL – mantenendo la massima flessibilità nella definizione delle lavorazioni. Partire con geometrie complete al 100% ed accurate elimina la maggior parte delle difficoltà che si possono incontrare nella programmazione di pezzi complessi, e riduce drasticamente il tempo da dedicare alla programmazione stessa.
Post Processor Universale
Crea senza sforzo un codice CNC di alta qualità che ti permette di sfruttare appieno il tuo investimento nella Macchina Utensile, usando il Post Processor universale di ESPRIT. Con ESPRIT ottieni programmi affidabili utilizzando una fornita e completa libreria di postprocessors predefiniti. Sono disponibili anche post addizionali, certificati dai produttori della maggior parte delle marche di M.U. leader sul mercato. Inoltre, la architettura aperta del post ESPRIT ti permette di aggiustare facilmente qualsiasi libreria per accordarla alle tue particolari preferenze o alle necessità di officina. Il codice impeccabile prodotto dal post di ESPRIT ti permetterà di dedicare più tempo alle tue lavorazioni, massimizzando l’utilizzo della macchina e dandoti una qualità ottimale dei pezzi al minimo costo possibile.
Simulazione Dinamica per Solidi e Verifica La simulazione dinamica per solidi di ESPRIT, veloce, accurata ed affidabile, elimina la necessità di costose lavorazioni ‘in aria’ sulla Macchina Utensile. Raggiungi la piena fiducia nei programmi da te prodotti usando la funzionalità di confronto tra la parte ‘come da progetto’ e il pezzo ‘come da lavorazione’, visualizzati con un rendering realistico ed accurato. Una simulazione real-time ad alte prestazioni ed un completo controllo collisioni ti garantiscono che anche il pezzo più complesso verrà lavorato correttamente al primo colpo. Quella che ESPRIT ti dà è una verifica integrale del programma, la cui esecuzione viene simulata insieme alla completa Macchina Utensile circostante: fissaggi, blocchi, grezzo e pezzo in lavorazione. Con ESPRIT, minimizza i fermi macchina a vantaggio dell’efficienza produttiva, e taglia i costi di lavorazione acquisendo al tempo stesso completa fiducia nelle tue procedure di lavorazione
TAG: Meccanica generale
Torni realizzati completamente in Italia, abbiamo pensato a macchine dotate non solo di robustezza, potenza, facilità di manovra, alta precisione, ma anche di comandi centralizzati e variazione istantanea delle velocità del mandrino. Variazione istantanea di velocità significa risparmiare circa un’ora al giorno e meno fatica per l’operatore. Tutti gli ingranaggi (testa, norton, carro, grembiale) sono in acciaio al Cr.Ni.Mo., forgiati, stabilizzati, cementati, temprati e rettificati. • Bancale: In ghisa MEEHANITE di forma a doppia parete a U rovescio, a larga superficie portante. Le guide di scorrimento, temprate ad induzione (circa 500 Brinnell) e rettificate su macchina di altissima precisione, sono protette. Dal lato testa è ricavato l’incavo naturale con profondità 100 mm. • Carro: In ghisa MEEHANITE, ben dimensionato, scorre sulle guide prismatiche del bancale alle quali è accoppiato con grande precisione. Il gioco tra carro e guide viene eliminato dai robusti lardoni registrabili. Il carrino superiore può ruotare di 360°. Tutte le guide di scorrimento sono temprate ad induzione e rettificate.
• Grembiale: È completamente stagno ed in bagno d’olio. Contiene i cinematismi per ambedue gli avanzamenti, la pompa per la lubrificazione delle guide di scorrimento, il dispositivo che impedisce d’innestare contemporaneamente gli avanzamenti e la vite madre, un ampio nonio per la lettura degli avanzamenti longitudinali e così controllare le lavorazioni a spallamento. • La scatola Northon: Completamente chiusa ed in bagno d’olio, munita di protezione contro sovraccarichi, permette la selezione di centinaia di filetti sui sistemi metrico, whitworth, modulare, diametral Pitch, compresi anche i 19 filetti per pollice senza alcun cambio di ingranaggi. • L’apparecchiatura elettrica: A bassa tensione, è disposta in un apposito armadietto, chiuso ermeticamente. Il materiale è originale MÖELLER ELECTRIC. • La testa: È un monoblocco accuratamente nervato, di robusta struttura, in ghisa speciale trattata termicamente. Contiene tutti gli organi per il cambio delle velocità e una doppia frizione lamellare per l’inversione del senso di marcia. Il mandrino è montato su cuscinetti a rulli “GAMET” oppure “TIMKEN” di alta precisione, lubrificati a pressione d’olio. Le velocità si selezionano direttamente su di un’ampia pulsantiera posta di fronte all’operatore.
TAG: Aerospace - Automotive - Calibri - Meccanica di precisione - Meccanica generale - Punzoni - Stampi - Motorsport
RETTIFICATRICI UNIVERSALI: TACCHELLA ELEKTRA U / UA / UA PLUS - 700 / 1200 / 1700
La famiglia di rettificatrici universali Elektra è basata sul successo della Elektra-evo, della quale eredità configurabilità e flessibilità conservandone la filosofia e aggiungendo sofisticate innovazioni. Giunta ormai alla quarta generazione, la nuova gamma Elektra è lo strumento adatto per tutti i rettificatori che fanno della versatilità operativa il loro punto di forza. Risponde con la massima efficienza alle più svariate esigenze di rettifica su alberi, porta utensili, meccanica generale di precisione, punzoni, ingranaggi pompa, ecc., siano pezzi singoli, piccoli o grandi lotti, lavorazioni multi diametro o interpolazioni. Sono ben 27 i modelli disponibili combinando taglie (700, 1200, 1700), versioni (U, UA, UA Plus) e altezza punte (180, 230, 260 mm), tutti ulteriormente personalizzabili.
RETTIFICATRICI CILINDRICHE PER ESTERNI: TACCHELLA CROSSFLEX AS 1100 / 1600 La nuova rettificatrice per diametri esterni Tacchella Crossflex AS è la soluzione ottimale per tutti i rettificatori che fanno dell’elevata produttività e della flessibilità operativa il loro punto di forza. Crossflex AS è equipaggiata con mola CBN Ø 500 mm ad alta velocità di taglio, e possibilità di tre diversi sistemi di orientamento dell’unità portamola, tra i quali un motore asse B per l’orientamento automatico liberamente programmabile tramite il CNC SIEMENS 840D sl o il Fanuc32i (opz.). Con la sua ricca accessoristica e numerose opzioni modulari, si presta a risolvere qualsiasi esigenza produttiva per la lavorazione di alberi motore, ingranaggi pompa, meccanica generale di precisione, mandrini, ecc., siano piccoli o grandi lotti, lavorazioni multi diametro o interpolazioni. La gamma Crossflex AS copre lunghezze rettificabili di 1100 e 1600 mm, con altezza punte di 180 mm (opz. 250), e un peso ammesso tra le punte di 150 kg (opz. 250).
